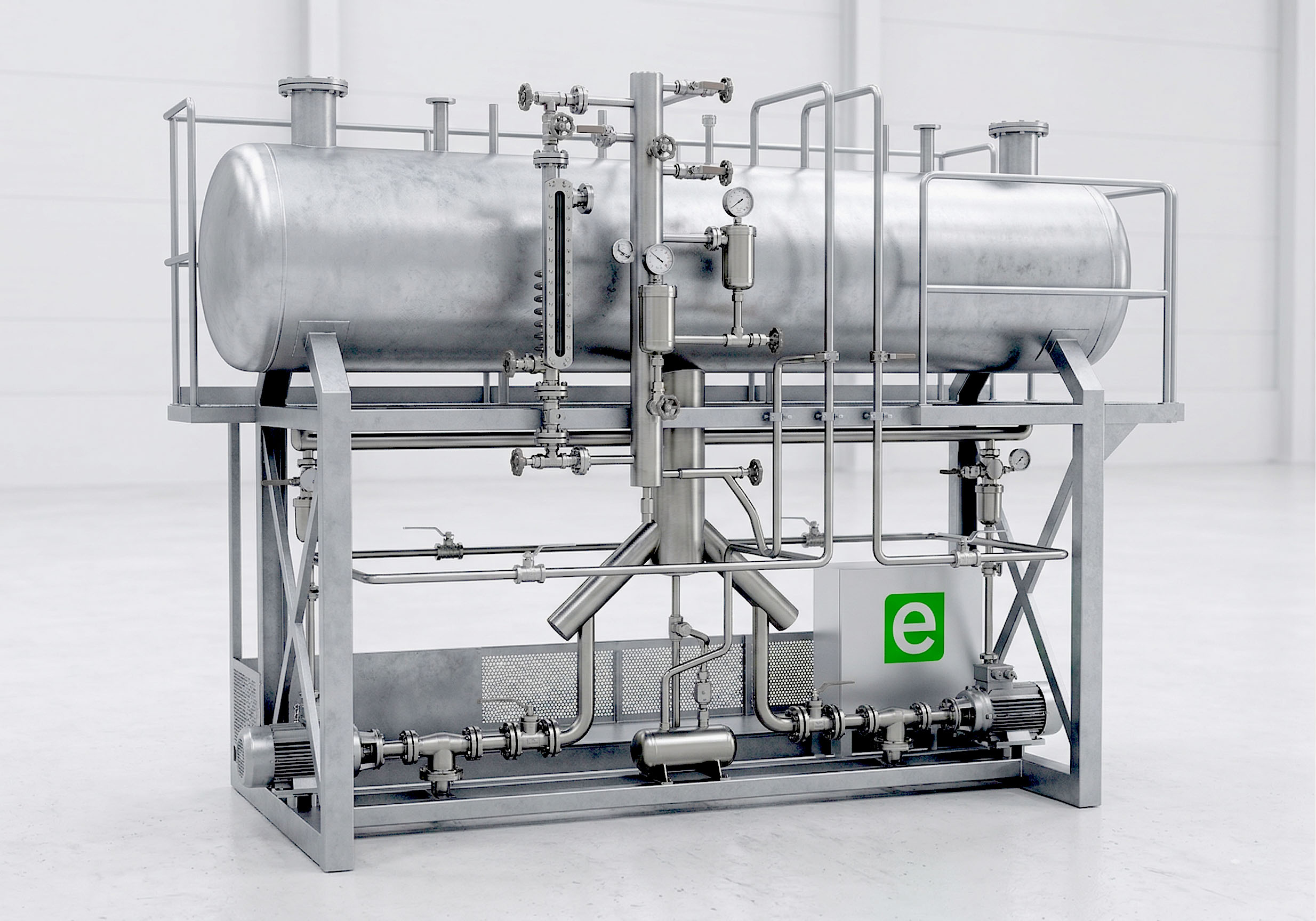

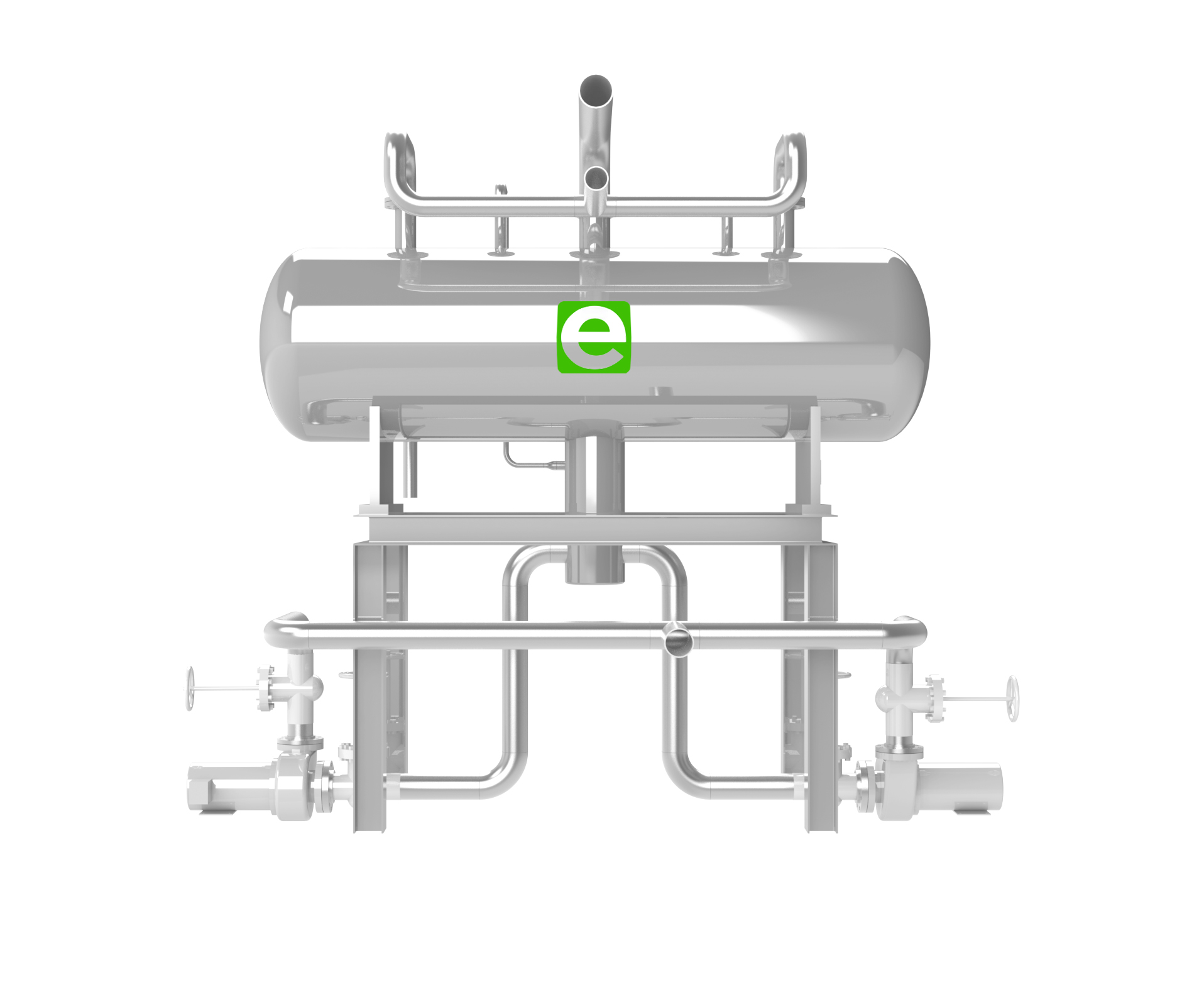

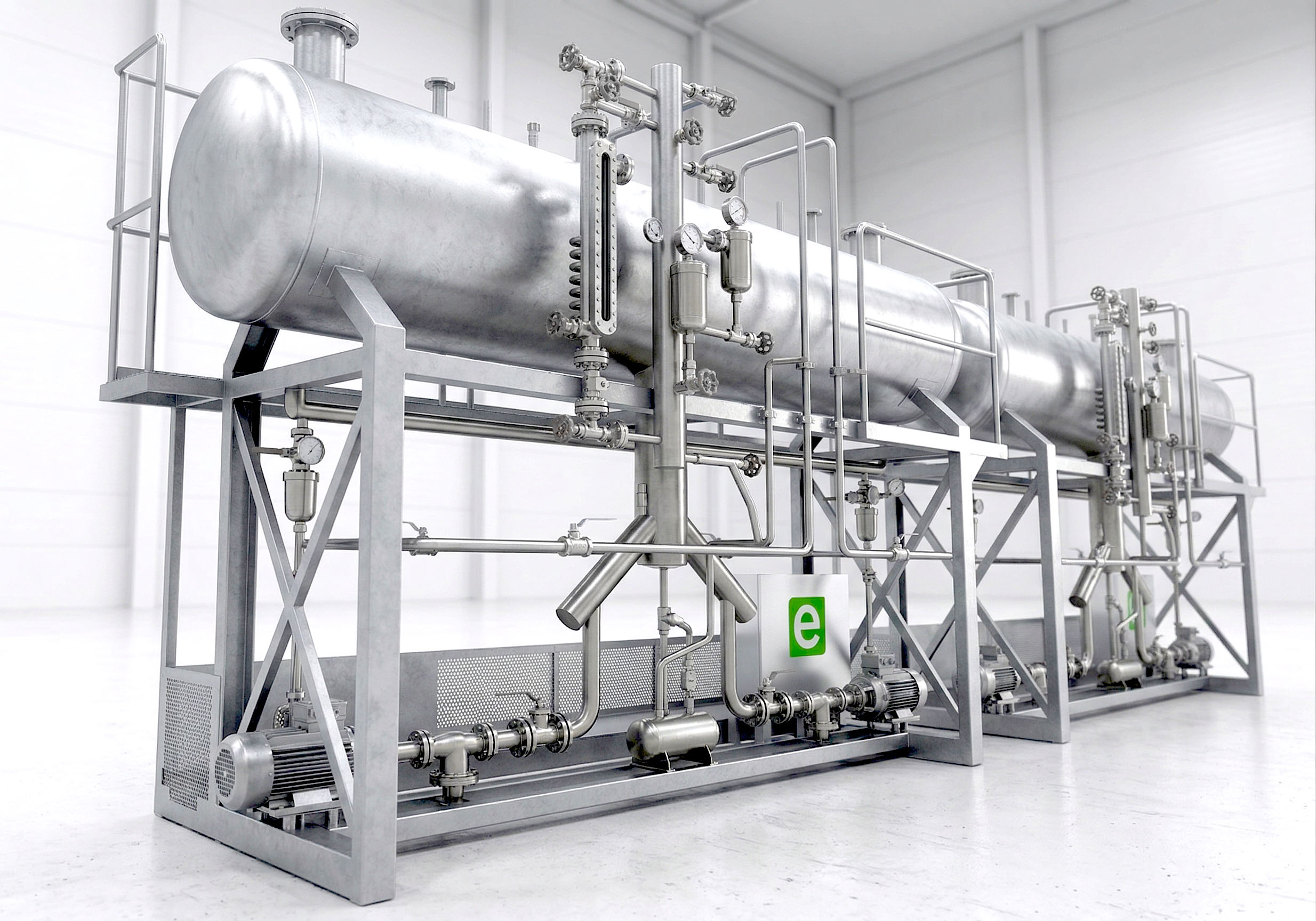

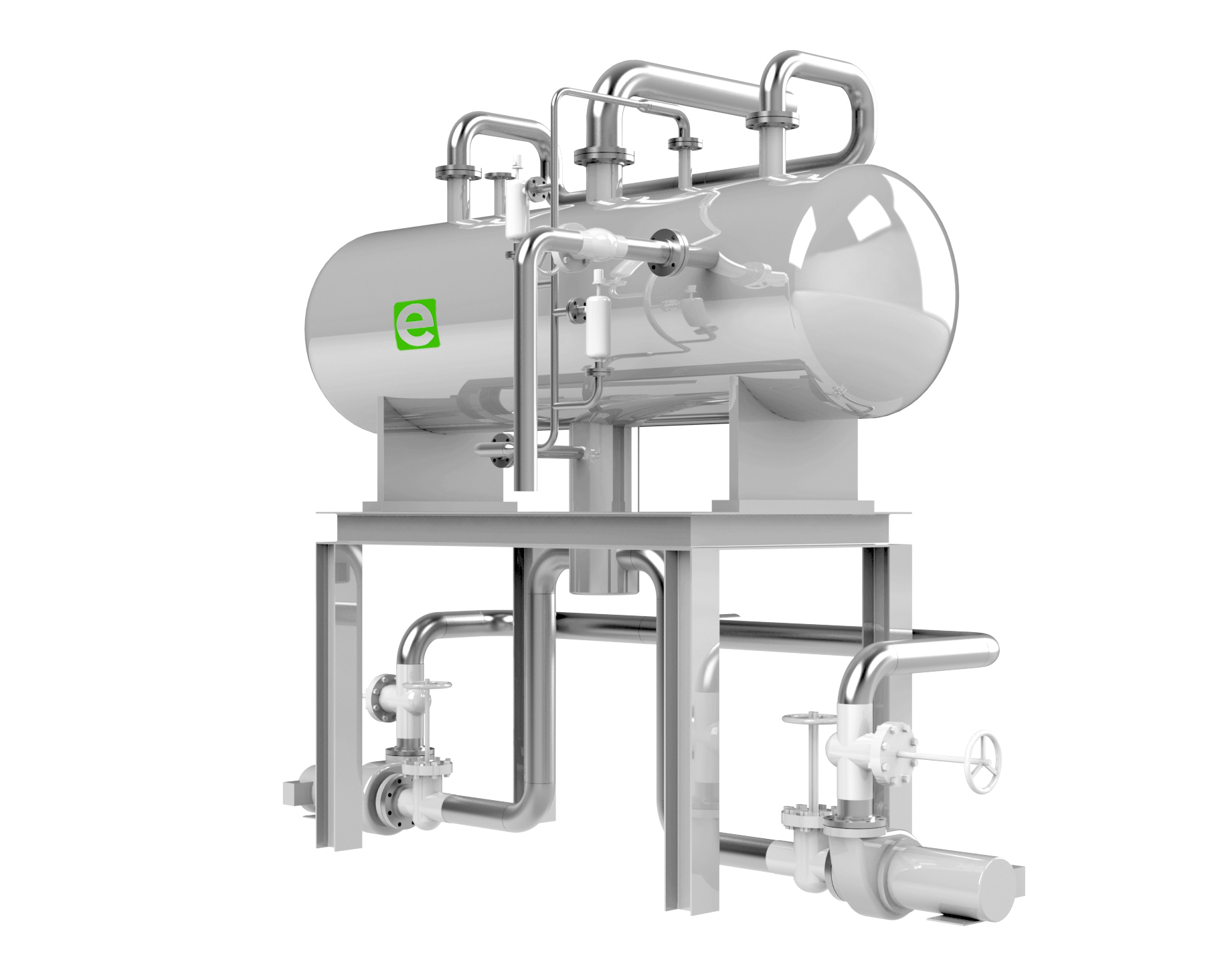

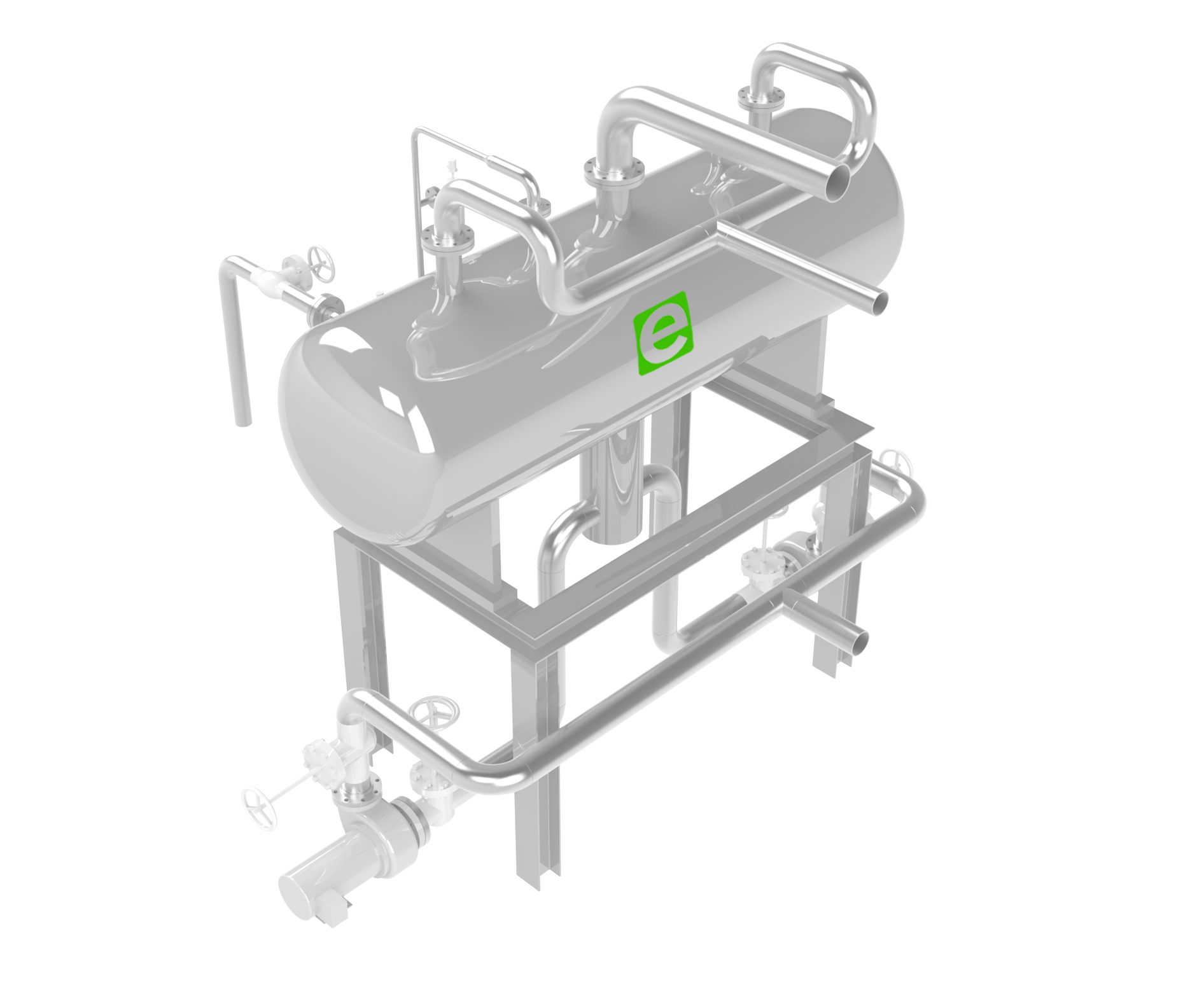

Separadores
O objetivo central é a separação de fases. Em sistemas de refrigeração, o compressor é projetado para comprimir apenas vapor. Se a amônia líquida entrar na câmara de compressão (o chamado "golpe de líquido"), pode causar danos catastróficos devido à incompressibilidade dos líquidos.
- Proteção: Garante que apenas vapor saturado chegue à sucção do compressor.
- Pulmão do Sistema: Serve como reservatório para as variações de carga térmica e degelo, absorvendo o excesso de líquido que retorna dos evaporadores e tubulações.
O Princípio de Funcionamento
A separação ocorre através de três métodos físicos combinados dentro do vaso:
1. Redução de Velocidade: O diâmetro do separador é muito maior que a tubulação. Quando a mistura líquido-vapor entra, a velocidade cai drasticamente, permitindo que a gravidade puxe as gotas de líquido para o fundo.
2. Mudança de Direção: Defletores internos forçam o fluxo a mudar de direção bruscamente. O vapor (mais leve) contorna os obstáculos, enquanto o líquido (mais denso) choca-se contra as paredes e cai.
3. Eliminadores de Névoa (Mist Eliminators): Telas de malha metálica no topo que capturam microgotículas de líquido antes que o vapor saia para o compressor
Considerações de Segurança (Normas)
Para garantir a transição de fase Gás para Líquido, o condensador utiliza elementos específicos:
- Válvulas de Segurança: Sempre instaladas em pares (duplas) com uma válvula de transferência, permitindo manutenção sem despressurizar o vaso.
- Purgadores de Ar: O ar é um gás não condensável que aumenta a pressão do sistema. O separador é um local comum para a coleta desses gases para posterior purga.
- Requerem sempre: Prontuário e os respectivos memoriais de cálculo
Dinâmica de Fluidos e Gases Não Condensáveis
A eficiência da condensação é diretamente afetada pela pureza do sistema:
- Lei das Pressões Parciais: A presença de ar (gás não condensável) dentro do condensador cria uma barreira térmica e eleva a pressão total acima da pressão de saturação da amônia. Isso exige que o condensador possua pontos de purga estratégicos nos coletores.
- Equalização: É fundamental a presença de linhas de equalização de pressão para garantir que o líquido condensado flua livremente para o reservatório de alta pressão (recipiente de líquido), evitando que o condensador atue como um gargalo.
Se você identificou uma ou mais das situações à seguir é sinal que você precisa de uma solução Less Energy.
Compressor esbranquiçado, com ruido diferente, corrente acima do normal.
Entrada de amônia líquida no compressor.
Compressor esbranquiçado, com ruido diferente, corrente acima do normal.
Oscilações bruscas de nível, com falta ou excesso de líquido no separador.
Falta líquido nos evaporadores, bomba com ruído, manômetro e corrente do motor da bomba oscilando.
O sistema não consegue separar o flash gas de forma eficiente, reduzindo rendimento dos evaporadores.
Dificuldade em concentrar e drenar o óleo lubrificante que migra para o sistema.
Necessidade de comprar e manter muito mais amônia do que o necessário, elevando o risco operacional.
Resposta lenta do sistema a mudanças de carga térmica.
Em regimes de baixa carga, a velocidade do vapor fica tão baixa que não consegue movimentar o óleo de volta para os pontos de coleta.
Turbulência excessiva, falha da mistura líquido-vapor.
Flash Gas Prematuro, falha no dimensionamento da linha de expansão.
A Less Energy garante o correto dimensionamento, assegurando que cada equipamento trabalhe em sua zona de máxima performance e que o conjunto do sistema esteja em balanço e performance.
Evite investimentos desnecessários, consumo excessivo de energia ou deficiência produtiva, contratando os serviços da Less Energy.
Garanta o melhor ROI do seu projeto contando com a excelência dos projetos e dimensionamentos da Less Energy.
Faça contato agora e resolva seus problemas!
