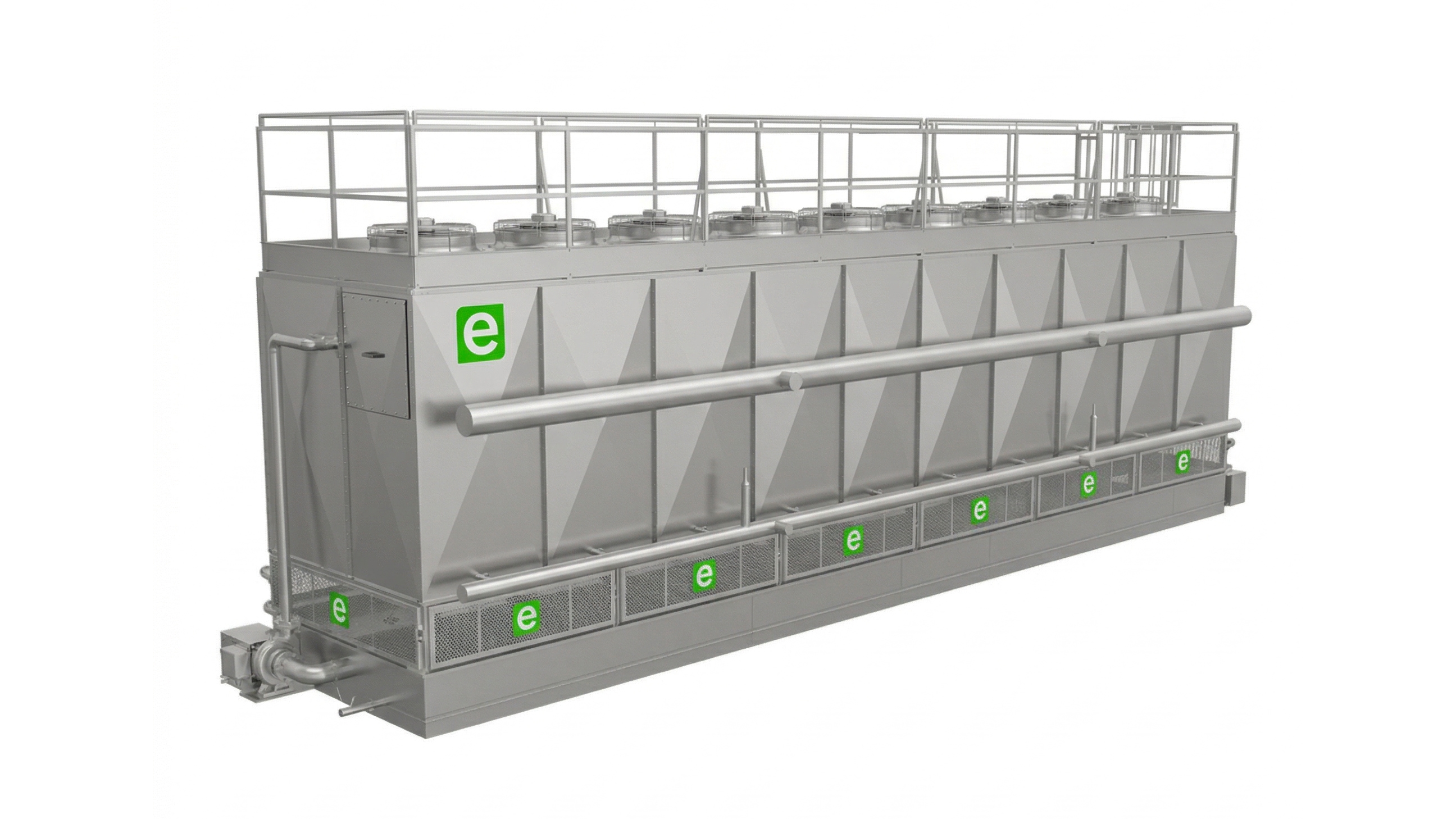

Condensadores
O objetivo principal dos condensadores evaporativos é a rejeição de calor e a mudança de fase. Em sistemas de refrigeração, o condensador evaporativo é projetado para transformar o vapor de amônia superaquecido (proveniente do compressor) em amônia líquida saturada. Se o condensador não realizar essa transição de forma eficiente, o gás não condensado aumenta a pressão de descarga, sobrecarregando o compressor e reduzindo drasticamente o COP (Coeficiente de Performance) do sistema.
- Condensar o fluido refrigerante: Garante que o fluido esteja na fase líquido para nova expansão.
- Sub-resfriar o fluído: Permite que o fluido refrigerante esteja o mais próximo da TBU possível para gerar maior desempenho do sistema.
O Princípio de Funcionamento
O equipamento opera através da transferência de calor latente por evapor ção de água em contracorrente ou fluxo cruzado com o ar.
- Troca Térmica: A amônia circula por dentro de serpentinas enquanto uma fina película de água é aspergida externamente. O ar forçado promove a evaporação de uma fração dessa água, que retira o calor necessário para a mudança de fase do refrigerante.
- Resfriamento de Bulbo Úmido: Diferente de condensadores a ar, o evaporativo é limitado pela Temperatura de Bulbo Úmido (TBU), permitindo temperaturas de condensação mais baixas mesmo em climas quentes.
Configurações e Componentes Críticos
Para garantir a transição de fase Gás para Líquido, o condensador utiliza elementos específicos:
- Serpentina de Condensação: Feixe tubular de aço carbono galvanizado por imersão a quente. O design deve favorecer o escoamento do condensado para evitar o "alagamento" dos tubos (liquid backup).
- Eliminadores de Gotas: Chicanas de alta eficiência que impedem o arrasto mecânico da água de aspersão pelo fluxo de ar, minimizando perdas e prevenindo a dispersão de aerossóis.
- Bacia e Bomba de Recirculação: Sistema responsável por manter a serpentina constantemente úmida. Pontos secos (dry spots) na serpentina levam à incrustação imediata.
Dinâmica de Fluidos e Gases Não Condensáveis
A eficiência da condensação é diretamente afetada pela pureza do sistema:
- Lei das Pressões Parciais: A presença de ar (gás não condensável) dentro do condensador cria uma barreira térmica e eleva a pressão total acima da pressão de saturação da amônia. Isso exige que o condensador possua pontos de purga estratégicos nos coletores.
- Equalização: É fundamental a presença de linhas de equalização de pressão para garantir que o líquido condensado flua livremente para o reservatório de alta pressão (recipiente de líquido), evitando que o condensador atue como um gargalo.
Se você identificou um ou mais destas situações à seguir é sinal que você precisa de uma solução Less Energy.
O compressor precisa realizar mais trabalho para vencer a pressão de condensação elevada, aumentando o consumo de energia.
O consumo de energia está fora do esperado, ou acima do desejado.
Em picos de carga térmica ou dias de alta umidade, o sistema atinge o limite de segurança do pressostato e interrompe a operação.
Sala de máquinas não atende a capacidade frigorífica.
Abertura prematura da válvula de segurança ainda que não tenha havido falha de operação, pressão de trabalho muito próxima da de abertura de segurança.
A Less Energy garante o correto dimensionamento, assegurando que cada equipamento trabalhe em sua zona de máxima performance e que o conjunto do sistema esteja em balanço e performance.
